Le Barrage de Roselend vide

La vidange complète du barrage de Roselend du 17 février au 7 avril 2011 (période d’assec).

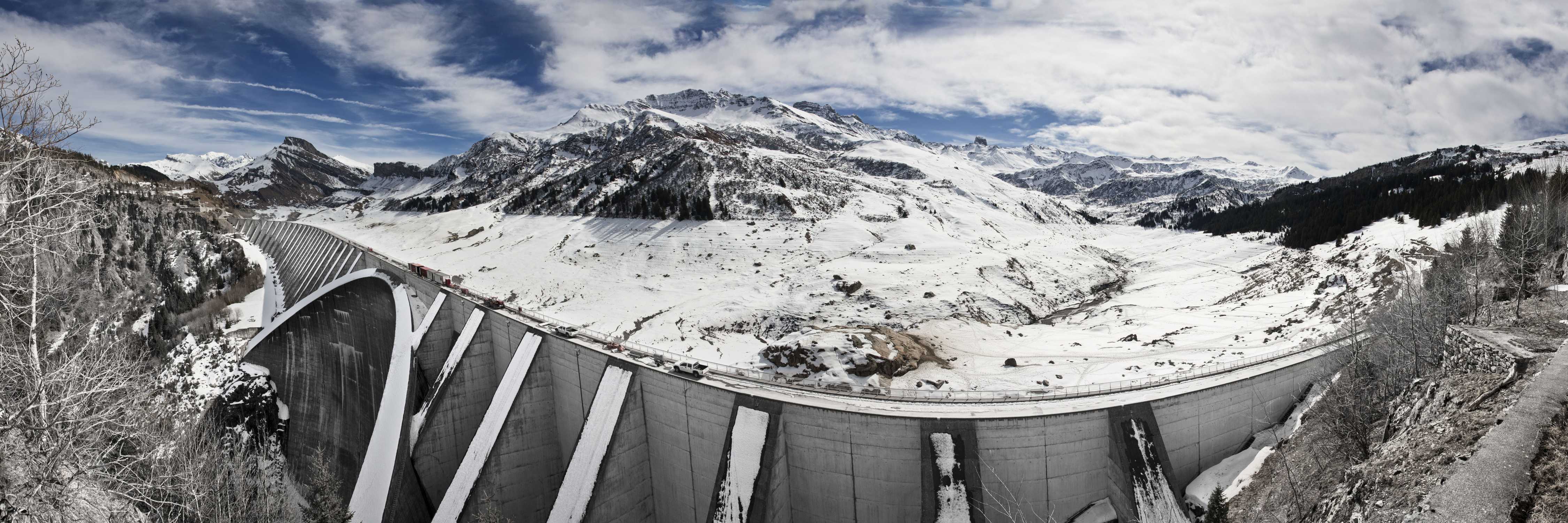

Panorama du Barrage de Roselend vide - Vidange du 17 février 2011 au 8 avril 2011

La dernière vidange complète du barrage de Roselend datait de 1989. Depuis, les entretiens décennaux se font avec un barrage vidé à moitié, les inspections se faisant à l’aide de robots subaquatiques. Cette vidange complète a un caractère exceptionnel car il s’agit d’effectuer des travaux à la base même de la structure du barrage: Joints d’étanchéité et vannes de vidange.

La vidange du barrage s’effectue à l’occasion du 50e anniversaire du barrage de Roselend, retrouvez toute l’historique et le programme des manifestations organisées cette année sur mon nouvel article les 50 ans de Roselend.

Une manoeuvre délicate

Une vidange de barrage n’est pas sans impact sur l’environnement. L’opération de vidange est une manoeuvre délicate car il faut aussi vider l’eau de fond, c’est-à-dire la vase, chargée de particules en suspension qui vient dégrader la qualité des eaux vives des torrents du Beaufortain et de l’Arly. Il faut alors vider lentement le barrage en 8 semaines pour diluer au maximum les eaux vaseuses.

Ma visite sur les lieux le 14 mars 2011

Je prends la voiture et monte par la route classique du col de Méraillet en me disant qu’étant donnés les travaux, la route est forcément ouverte, et bien non! La route est coupée à partir de Beaubois par une barrière. Je fais demi-tour pour tenter ma chance par le col du pré et là, par chance, le col est ouvert depuis début mars. On peut se garer au col du pré et après il faut continuer à pied sur la route enneigée pour redescendre au niveau du barrage. Cela fait une impression bizarre car habituellement, on voit l’eau comme repère et là le fait que le barrage soit vide on a l’impression de ne jamais y arriver! Arrivé sur les lieux, je suis descendu dans le lac vide pour prendre les photos suivantes.

Arrivée au barrage de Roselend vide par le col du pré

Techniciens dans une nacelle dans la partie immergée du lac

Techniciens dans une nacelle

Techniciens dans une nacelle contre le géant de béton

Barrage de Roselend vide côté col du pré

Nacelle contre la face immergée du Barrage de Roselend vide

Torrent qui serpente au fond du lac de Roselend vide

Lac de Roselend vide avec la Pierra Menta en fond

Pollution - Parapluie jeté sauvagement dans le lac de Roselend

Pollution - Pneu jeté sauvagement dans le lac de Roselend - Usure de l'eau

Barrage de Roselend vide côté col du pré

Texture des contreforts du barrage de Roselend

Barrage de Roselend vide et technicien qui se penche avec en fond le Roc du Vent

Barrage de Roselend vide côté col du pré pris sur le barrage

Fond vaseux du barrage de Roselend vide pris depuis le centre du barrage

Fond vaseux et vanne de fond du barrage de Roselend vide pris depuis le centre du barrage

Lac de Roselend vide avec la Pierra Menta en fond pris du milieu du barrage

Cocasse! Trois canards au fond du barrage de Roselend vide - Pataugeant dans la vase

Cocasse! Trois canards au fond du barrage de Roselend vide - Pataugeant dans la vase

Trappe de maintenance ouverte située sur le barrage de Roselend vide - Permet d'accéder le long de la paroi

Torrent au fond du lac de Roselend dessinant un S

Barrage de Roselend vide pris côté col du Méraillet dans la zone immergée

Texture des contreforts du barrage de Roselend

Barrage de Roselend vide avec le Roc du Vent en fond pris côté col du Méraillet dans la zone immergée

Zone 4 située au fond du barrage de Roselend

Texture de terre du fond du lac de Roselend craquelée tel un désert aride

Texture de terre du fond du lac de Roselend craquelée tel un désert aride

Le fond du Barrage de Roselend vide - Avec un technicien en rappel, donne une échelle de la grandeur de l'édifice

Le fond vaseux du lac de Roselend

Le fond du Barrage de Roselend vide - Avec un technicien (Bruno Ruat) au pied du barrage, qui regarde son collègue vers le haut

Le fond du Barrage de Roselend vide - Surface de contrefort bombée et vannes de fond

Le fond du Barrage de Roselend vide - Surface de contrefort bombée et vannes de fond

Le fond du Barrage de Roselend vide - Techniciens à l'oeuvre paraissant tout petits

Techniciens spécialistes des accès difficiles travaillant en rappel sur les parois du barrage de Roselend vide

Technicien spécialiste des accès difficiles travaillant en rappel sur les parois du barrage de Roselend vide

Techniciens spécialistes (dont Bruno Ruat) des accès difficiles travaillant sur les parois du barrage de Roselend vide

Techniciens spécialistes (dont Bruno Ruat) des accès difficiles partant en pause déjeuner

Pollution - Pneu abandonné dans le lac de Roselend

Marquage EDF

Altitude NGF (Niveau Générale de la France) où 55 désigne 1 555 m d'altitude

Vue globale du barrage de Roselend vide prise en hauteur côté col du Pré

Vue globale de la route sur le barrage de Roselend vide pendant les travaux prise en hauteur côté col du Pré

Ce que l’on peut voir au fond du barrage de Roselend

Cascade sur son lit de schiste et eau turquoise au fond du barrage de Roselend

Pour celles et ceux qui n’ont pas eu l’occasion de voir le fond du barrage, voici un résumé. Quand l’eau du lac est retirée, on retrouve les stigmates du temps passé recouverts par le travail de l’eau et des aluvions. C’est l’occasion de découvrir des endroits intéressants comme cette cascade d’eau sur son lit de schiste (roche qui a pour particularité d’avoir un aspect feuilleté et de se débiter en plaques fines) ou alors de l’eau de torrent turquoise comme un lagon. Le fond du lac c’est aussi le travail de l’eau, on y découvre des pierres, des rochers sculptés et polis par les courants d’eau, des couches d’aluvions horizontales, mélanges de terre, de sable et de petits morceaux de pierres. Le fond du lac de Roselend, c’est également cette terre sèche et craquelée, comme on pourrait la trouver dans un désert aride.

Cascade et eau turquoise au fond de Roselend

Eau turquoise d'un torrent durant l'assec au fond du barrage de Roselend

Pierre polie par l'eau du lac de Roselend

Torrent de remplissage du barrage de Roselend

Aluvions du lac de Roselend avec le Roc du Vent en fond

Fond schisteux du barrage de Roselend 1

Fond schisteux du barrage de Roselend 2

Lit de torrent schisteux au fond du barrage de Roselend

Terre sèche craquelée au fond du barrage de Roselend

Ruines d'un ancien pont englouti par les eaux de Roselend

Allures de golf sous les premiers mètres d'eau du lac de Roselend

Panneau Barrage de Roselend paraissant obsolète sans l'eau du lac

Des Canards au fond du Barrage de Roselend vide

Incroyable! en observant le paysage du lac de Roselend vide depuis la route du barrage, je vois trois petites silhouettes tout au fond du lac, dans la vase. Je change d’objectif et met mon zoom, j’aperçois alors trois canards (2 mâles et 1 femelle) en train de patauger, s’ébrouer et profiter tranquillement du soleil qu’offrait cette journée. Des canards à cette altitude?

Quelques chiffres du barrage de Roselend

Le barrage de Roselend est le plus gros élément d’un complexe de 3 retenues reliées entre elles: La Gittaz, Roselend et St Guérin. La somme des 3 volumes d’eau fait environ 230 millions de mètres cubes et se déverse 1200 mètres plus bas dans la centrale de la Bathie à travers un tuyau de 4 mètres de diamètre. En savoir plus sur la construction du Barrage de Roselend

• 2.5% de la production hydro-électrique française.
• Retenue de 187 millions de mètres cube d’eau.
• 150 mètres de hauteur.
• Longueur de crête 804 mètres.
• Mise en service 1961.
• Fournit de l’énergie électrique pour 450 000 habitants.
• Retenue d’eau de 320 hectares.
• Hauteur d’eau de 120 mètres.
• Côte maximale 1557 mètres.
• Vannes de vidange de 2 mètres de diamètre.
• Le barrage de Roselend est le plus gros barrage de France en volume de béton.

A propos du barrage de Roselend vide

A partir du 7 avril 2011, le barrage se remplira de nouveau pour on ne sait combien d’années! Les vidanges décennales ne se font plus qu’avec le lac moitié vide. Donc si vous  avez l’occasion d’y aller, profitez-en!

Annexes

Sans faire de cours sur l’hydroélectricité, étant donné que l’on ne peut stocker l’électricité, elle permet d’ajuster la production en fonction de la demande, notamment lors des pics de consommation. Ainsi, grâce à sa réactivité, l’hydraulique permet d’apporter une réponse rapide aux brusques fluctuations de la demande en électricité. Les centrales hydroélectriques d’éviter chaque année la consommation de 13 millions de tonnes d’hydrocarbures.

Schéma de principe de l'hydroélectricité

Vanne de vidange de type "Papillon"

Vanne de type "Jet Creux"

• Les vannes de type « papillon » servent à la vidange.
• Les vannes de type « jet creux » permettent de briser l’énergie des débits de vidange.

Schéma des liaisons entre les barrages du Beaufortain et la centrale de la Bathie

Vidange du barrage de Roselend - Action des vannes de type "jet creux"

La production électrique en France

• Sources et crédits photo « Dossier de presse EDF mars 2011 Roselend » Dossier de presse EDF Roselend mars 2011
• Article sur lebeaufortain.com
• Le Barrage de Roselend Wikipedia

Reportage TV8 Mont Blanc

Autres photos du barrage de Roselend

Vous retrouverez sur mon site Internet de nombreuses photographies du barrage de Roselend étant donné qu’il fait partie de mes lieux préférés, notamment les 4 saisons du barrage de Roselend. A voir également Les 50 ans du barrage de Roselend
